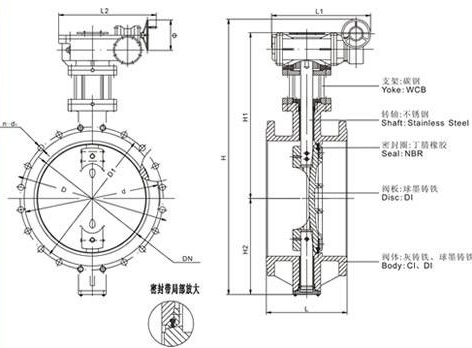

上海凱利科為您提供D343X雙偏心軟密封蝶閥結構圖，本結構圖希望對您有所幫助。

1、D343X雙偏心軟密封蝶閥結構設計的主要依據國家相關標準規定設計。

2、D343X雙偏心軟密封蝶閥所采用的通用做法和標準構件圖集。

3、如有特殊D343X雙偏心軟密封蝶閥構件需作結構性能檢驗時，應指出檢驗的方法與要求。

4、D343X雙偏心軟密封蝶閥主要根據剖面、長度、高度、外形等作出說明。

5、D343X雙偏心軟密封蝶閥所選用結構材料的品種、規格、性能及相應的產品標準。

【結構總結】

D343X雙偏心軟密封蝶閥結構主要是給安裝單位提供具有更好的了解該D343X雙偏心軟密封蝶閥的外形結構、使用時考慮到工況、環境等因數在應用中有著更合理的計劃規范，不會在安裝時產生空間使用不合理等常見問題。本結構圖所屬上海凱利科閥門有限公司提供，并提供相關外形尺寸，在應用中可以作為參考。
