CS14可調恒溫式蒸汽疏水閥
CS14可調恒溫式蒸汽疏水閥屬熱靜力型中的一種新產品。閥內感溫元件中裝有感溫劑、飽和劑、穩定劑和填充劑組成的感溫混和物，利用其對溫度的熱脹冷縮及狀態變換，使得閥門自動關閉或開啟，從而達到阻汽排水之目的。選用合適的規格便確定了冷凝水排放的溫度范圍，然后可在此范圍內根據情況要求用調節螺釘進行調節。
|
產品名稱： |
可調恒溫式蒸汽疏水閥 |
產品型號： |
CS14 |
|
公稱通徑： |
DN15～DN100 |
結構形式： |
恒溫式 |
|
公稱壓力： |
1.6MPa |
連接方式： |
法蘭、螺紋 |
|
適用溫度： |
-29ºC～+425ºC |
驅動方式： |
自動 |
|
閥體材質： |
鑄鋼、不銹鋼 |
制造標準： |
國標GB、德國DIN、美國API、ANSI |
|
適用介質： |
水、蒸汽等 |
生產廠家： |
上海凱利科閥門有限公司 |
產品說明
CS14可調恒溫式蒸汽疏水閥屬熱靜力型中的一種新產品。閥內感溫元件中裝有感溫劑、飽和劑、穩定劑和填充劑組成的感溫混和物，利用其對溫度的熱脹冷縮及狀態變換，使得閥門自動關閉或開啟，從而達到阻汽排水之目的。選用合適的規格便確定了冷凝水排放的溫度范圍，然后可在此范圍內根據情況要求用調節螺釘進行調節。
工作原理
該閥根據溫度的變化造成感受溫雙金屬汽的變形，從而驅使閥芯作主復移位啟閉閥座孔，達到阻汽排放。熱敏感元件采用進口材料，靈敏度高堅固耐用。閥前始終備凝結水，形成水封，無新鮮蒸汽泄漏。排氣性能好，抗水擊，并可任意角度安裝。適用于蒸汽主管線和過熱蒸汽管線，能自動排除凝結水的排放溫度，節能效果好。
排量圖
結構分析圖
主要零部件
|
序號 |
名稱 |
材料 |
|
1 |
尾螺 |
Q235 |
|
2 |
墊片 |
PTFE |
|
3 |
濾網 |
304 |
|
4 |
墊片 |
H62 |
|
5 |
封圈 |
304 |
|
6 |
彈簧 |
304 |
|
7 |
閥體 |
WCB |
|
8 |
波紋管 |
304 |
|
9 |
螺帽 |
Q235 |
|
10 |
封圈 |
304 |
|
11 |
墊片 |
PTFE |
|
12 |
調節螺桿 |
304 |
|
13 |
橡膠圈 |
橡膠 |
|
14 |
銅螺母 |
H62 |
|
15 |
套 |
304 |
注：1、圖中曲線標注的編號（4,8，12等）代表相應工作壓差下的排量及閥座代號
2、壓差是指疏水閥的入口端與出口端的壓力差
外形結構圖
主要外形尺寸
|
型號 |
口徑DN |
L |
H |
h |
W |
|

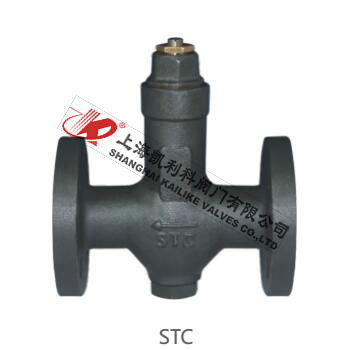

STC |
15 |
150 |
117 |
43 |
44 |
|
20 |
150 |
165 |
48 |
44 |
|
25 |
160 |
170 |
53 |
44 |
|
32 |
230 |
136 |
72 |
48 |
|
40 |
230 |
136 |
72 |
48 |
|
50 |
230 |
235 |
82 |
50 |
|
65 |
230 |
235 |
82 |
62 |
|
80 |
310 |
320 |
113 |
75 |
|
100 |
310 |
320 |
113 |
95 |
主要外形尺寸
|
型號 |
口徑DN |
L |
H |
h |
W |
|

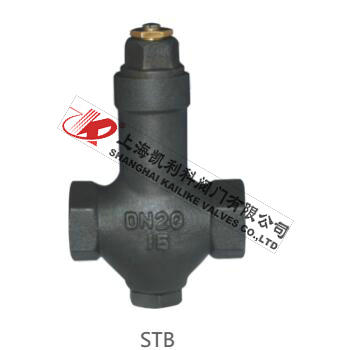

STB |
15 |
90 |
150 |
43 |
44 |
|
20 |
100 |
150 |
48 |
48 |
|
25 |
120 |
165 |
48 |
50 |
|
32 |
130 |
175 |
72 |
62 |
|
40 |
140 |
185 |
72 |
62 |
|
50 |
160 |
195 |
82 |
75 |
主要外形尺寸
|
型號 |
口徑DN |
L |
H |
h |
W |
|

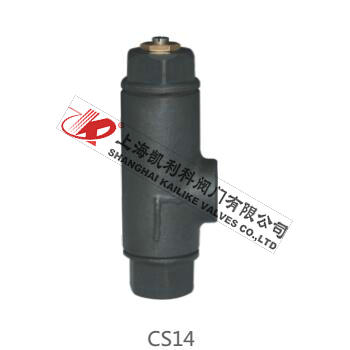

CS14 |
15 |
35 |
176 |
92 |
49 |
|
20 |
35 |
176 |
92 |
49 |
|
25 |
37 |
190 |
102 |
57 |
|

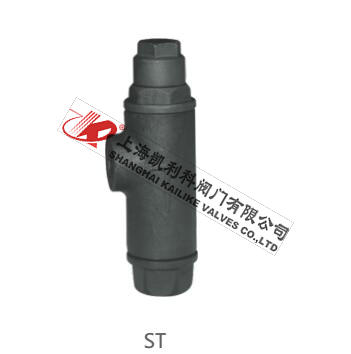

ST |
15 |
35 |
150 |
63 |
49 |
|
20 |
35 |
150 |
63 |
49 |
|
25 |
37 |
165 |
71 |
57 |
